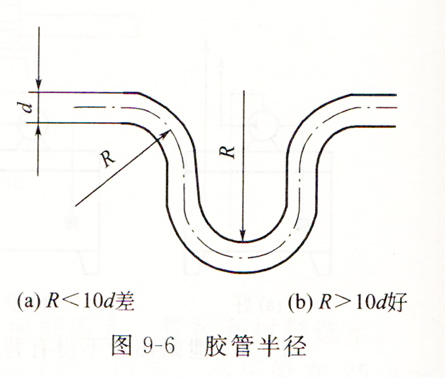

核心提示：膠管曲率半徑應大于管徑10倍以上，膠管在液壓系統管路連接中存在彎曲，或隨執行機構運動彎曲量不斷變化，使用中為了避免膠管折壞或折偏，其曲率半徑應大于其管徑10倍以上，如圖9-6所示。
  ①膠管曲率半徑應大于管徑10倍以上，膠管在液壓系統管路連接中存在彎曲，或隨執行機構運動彎曲量不斷變化，使用中為了避免膠管折壞或折偏，其曲率半徑應大于其管徑10倍以上，如圖9-6所示。
  軟管必須在規定的曲率半徑范圍內工作，若彎曲半徑只有規定的1/2時，就不能使用，否則壽命大為縮短。應避免急轉彎，其彎曲半徑R≥(9～10)D(D為軟管外徑)。不要在靠近接頭根部彎曲，軟管接頭至開始彎曲處的最短距離L-6D。
  

  ②在安裝和工作時，不應有扭轉的情況。膠管安裝接通油路應注意當膠管移動時，膠管不允許受到扭曲力。
  ③在連接處，軟管應自由懸掛，應避免受其自重而產生彎曲。
  ④液壓系統軟管的彎曲同軟管接頭的安裝及其運動平面應該是在同一平面上，以防扭轉。但在特殊情況下，若軟管兩端的接頭需在兩個不同的平面上運動時，應在適當?shù)奈恢冒惭b夾子，把軟管分成兩部分，使每一部分在同一平面上運動。
  ⑤軟管要以最短距離或沿設備的輪廓安裝，并盡可能平行排列。軟管過長或承受急劇振動的情況下，宜用夾子夾牢。但在高壓下使用的軟管應盡量少用夾子，因軟管受壓變形，在夾子處會發生摩擦。
  ⑥采用膠管連接管路，在長度上不能連接太緊，應留有～定的長度余量，使膠管有一定的彎曲力以防止將膠管拉壞;軟管受壓時，要產生長度和直徑的變化(長度變化一般在±4%左右)。因此在彎曲使用的情況，不能馬上從端部接頭開始彎曲;在直線使用的情況，不要使端部接頭和軟管間受拉伸，要考慮長度上有些余量，使它比較松弛。
  

  ⑦不要和其他軟管或配管接觸，以免磨損破裂，可用卡板隔開或在配管設計上適當考慮;執行機構的液壓膠管應避免與其他構件摩擦，液壓執行機構存在移動時，應使用膠管來連接油路，安裝時應避免膠管與其他構件接觸，相對移動摩擦能使膠管損壞。
  ⑧液壓系統軟管在高溫下工作，壽命極短，盡可能使軟管安裝在遠離熱源的地方，不得已時，要安裝隔熱板。
  ⑨必須保證軟管、接頭與所處的環境條件相容。

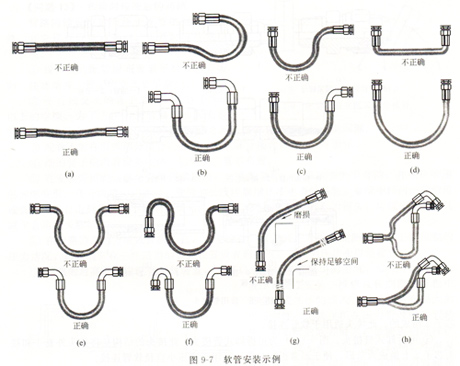

  下面給出正確和錯誤安裝軟管的幾個例子，如圖6-1所示，分別說明如下。
  圖9-7(a)中軟管總成兩端裝配后不應把軟管拉直，應有些松弛。因在壓力作用下，軟管長度會有些變化，其變化幅度為一4%～+2%。
  圖9-7(b)軟管的最小彎曲半徑必須大于軟管允許的最小半徑，使之處于自然狀態，以避免降低軟管的使用壽命。
  圖9-7(c)和圖9-7 (d)選擇合適的軟管長度，彎曲處距彎曲處和外套應有一定的距離。
  圖9-7(e)和圖9-7(f)合理使用彎頭可以避免使軟管產生額外的負載。
  圖9-7 (g)正確安裝和固定軟管，避免軟管與其他物體摩擦碰撞。必要時，可采用護套保護，如軟管必須裝在發熱物體旁，應使用耐火護套或其他保護措施。
  圖9-7(h)當軟管安裝在運動物體上，應留有足夠的自由長度。
